空气弹簧详细信息
B500系列空气弹簧
型号：BS56030
一、产品基本信息
|
产品型号 |
最大外径（0.7MPa） |
设计高度下的承载力（Kg） |
行程范围（mm） |
最小安装 空间 |
静态高度 |
|||
|
0.2MPA |
0.5MPa |
0.7MPa |
最低压缩高度 |
安全伸长高度 |
||||
|
BS56030 |
375 |
835 |
3345 |
4745 |
55 |
135 |
390 |
125 |
二、空气弹簧技术性能参数表
安装高度 | 承载力（Kg） | ||||||
0.2Mpa | 0.3Mpa | 0.4Mpa | 0.5Mpa | 0.6Mpa | 0.7Mpa | 0.8Mpa | |
55 | 1575 | 2575 | 3425 | 4315 | 5175 | 6055 | 6885 |
70 | 1300 | 2505 | 3315 | 4165 | 5005 | 5855 | 6685 |
90 | 1105 | 2385 | 3165 | 3975 | 4785 | 5385 | 6425 |
110 | 988 | 2205 | 2955 | 3705 | 4465 | 5245 | 5995 |
130 | 835 | 1975 | 2655 | 3345 | 4035 | 4745 | 5425 |
140 | 650 | 1685 | 2275 | 2875 | 3625 | 4095 | 4705 |
三、产品结构及连接图
|
产品正视图 |

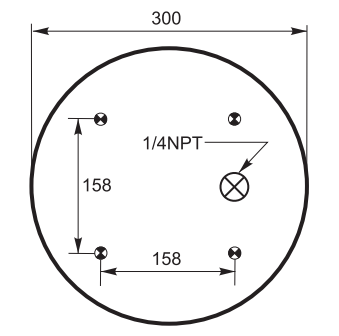

上板俯视图 |
下板俯视图 |
|
|
|
|
